Kostenloser Zustandsdiagramm-Generator
Erstellen Sie Zustandsdiagramme und Zustandsmaschinendiagramme mit unserem kostenlosen KI-Tool. Entwerfen Sie UML-Zustandsdiagramme, FSM-Diagramme, Moore- und Mealy-Maschinen sofort.
Zuletzt aktualisiert: Juli 2026
Try These Examples
Was ist ein Zustandsdiagramm?
Ein Zustandsdiagramm (auch Zustandsmaschinendiagramm oder Zustandschart genannt) ist eine visuelle Darstellung aller möglichen Zustände, in denen sich ein System befinden kann, und der Übergänge zwischen diesen Zuständen. Jeder Zustand repräsentiert eine Bedingung oder Situation, und Pfeile zeigen, wie das System basierend auf Ereignissen oder Bedingungen von einem Zustand zum anderen wechselt.
Zustandsdiagramme helfen Ihnen:
- Verhalten modellieren — Definieren Sie, wie Systeme auf Ereignisse reagieren
- Edge-Cases finden — Identifizieren Sie fehlende Übergänge und ungültige Zustände
- Logik dokumentieren — Kommunizieren Sie komplexes Verhalten an Entwickler und Stakeholder
- Software entwerfen — Planen Sie UI-Flüsse, Protokolle und eingebettete Systeme
Üblich in der UML-Modellierung sind Zustandsdiagramme essentiell für das Design von allem mit unterschiedlichen Modi oder Phasen—von Verkaufsautomaten bis zu Authentifizierungsabläufen.
Arten von Zustandsdiagrammen
UML-Zustandsdiagramme
Die Standardnotation für die Modellierung von Objektverhalten im Software-Engineering. UML-Zustandsdiagramme zeigen Zustände als abgerundete Rechtecke, Übergänge als Pfeile und beinhalten Anfangs-/Endzustände, Guards und Aktionen.
Endliche-Automaten-Diagramme (FSM)
Verwendet in der Informatik und im digitalen Logikdesign. FSM-Diagramme repräsentieren Systeme mit einer endlichen Anzahl von Zuständen, Eingaben und deterministischen Übergängen. Üblich im Protokolldesign und in eingebetteten Systemen.
Moore- vs. Mealy-Maschinen
Zwei Arten von endlichen Automaten:
- Moore-Maschinen — Ausgaben hängen nur vom aktuellen Zustand ab
- Mealy-Maschinen — Ausgaben hängen vom aktuellen Zustand UND der Eingabe ab
Moore-Maschinen sind einfacher zu entwerfen; Mealy-Maschinen benötigen oft weniger Zustände.
Zustandsübergangsdiagramme
Ein allgemeiner Begriff für jedes Diagramm, das Zustände und Übergänge zeigt. Wird oft synonym mit Zustandsdiagramm oder Zustandschart verwendet.
Moore- vs. Mealy-Automaten
Beide sind endliche Automaten; sie unterscheiden sich darin, wie Ausgaben erzeugt werden. Eine klassische Prüfungs- und Interviewfrage.
| Aspekt | Moore-Automat | Mealy-Automat |
|---|---|---|
| Ausgabe hängt ab von | Nur vom aktuellen Zustand | Vom aktuellen Zustand und der Eingabe |
| Zeitpunkt der Ausgabe | Ändert sich mit dem Zustand | Kann sich sofort bei Eingabe ändern |
| Reaktionsgeschwindigkeit | Einen Taktzyklus später | Gleicher Zyklus (schneller) |
| Benötigte Zustände | Oft mehr Zustände | Meist weniger Zustände |
| Typische Anwendung | Ampeln, Zähler | Automaten, Protokoll-Handler |
Von der Übergangstabelle zum Diagramm
Ingenieure beginnen oft mit einer Zustandsübergangstabelle. Beschreiben oder fügen Sie eine ein, und die KI erstellt das passende Diagramm. Hier ein Drehkreuz-Beispiel:
| Aktueller Zustand | Eingabe | Nächster Zustand |
|---|---|---|
| Locked | coin | Unlocked |
| Locked | push | Locked |
| Unlocked | push | Locked |
| Unlocked | coin | Unlocked |
Fügen Sie eine solche Tabelle ein (oder beschreiben Sie sie in einfacher Sprache) im Tool oben, um das passende Zustandsdiagramm zu erzeugen.
Gängige Zustandsdiagramm-Beispiele

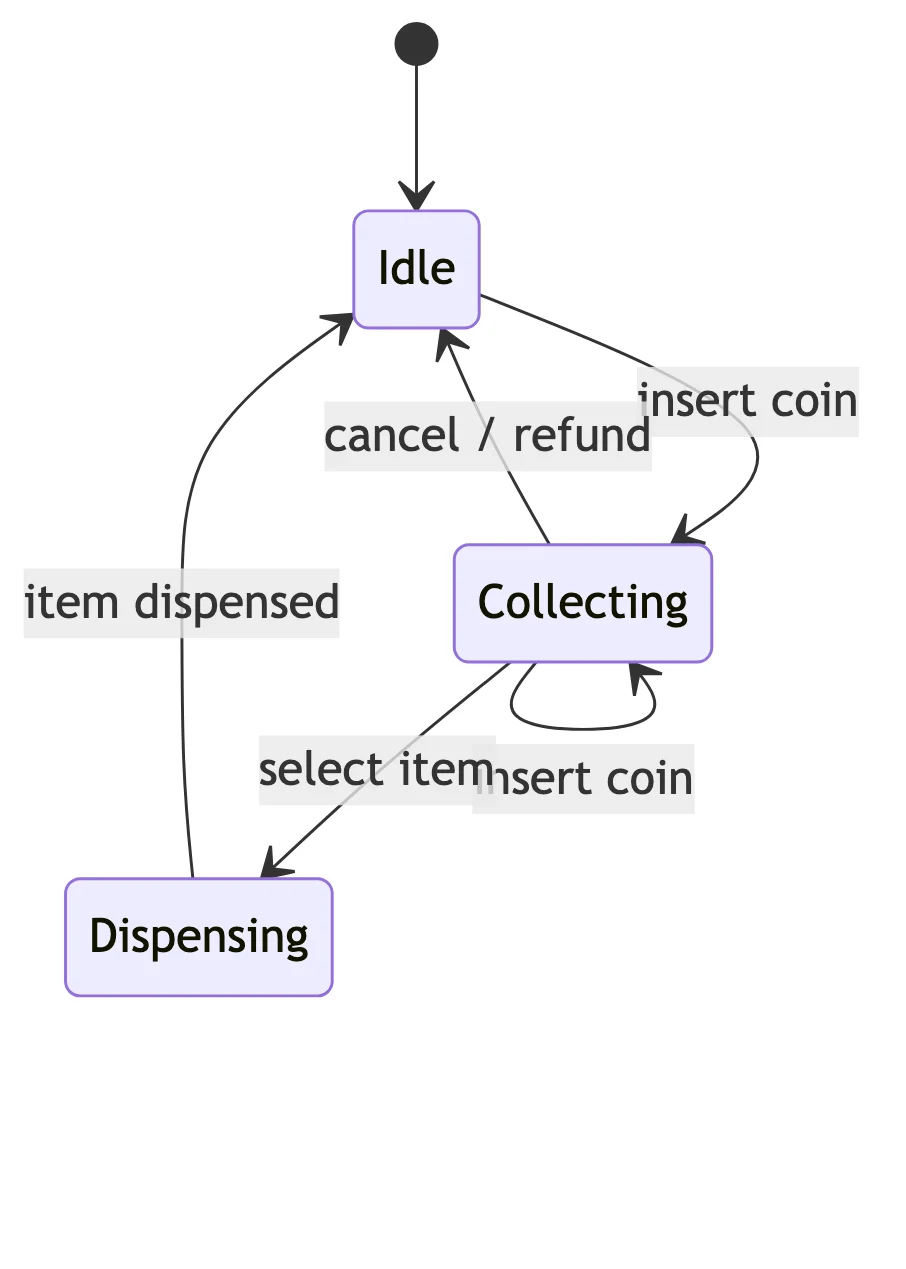

Verkaufsautomat
Zustände: Bereit, Münzen akzeptieren, Ausgeben, Wechselgeld zurückgeben. Übergänge ausgelöst durch Münzeinwurf, Produktauswahl und Timeouts.

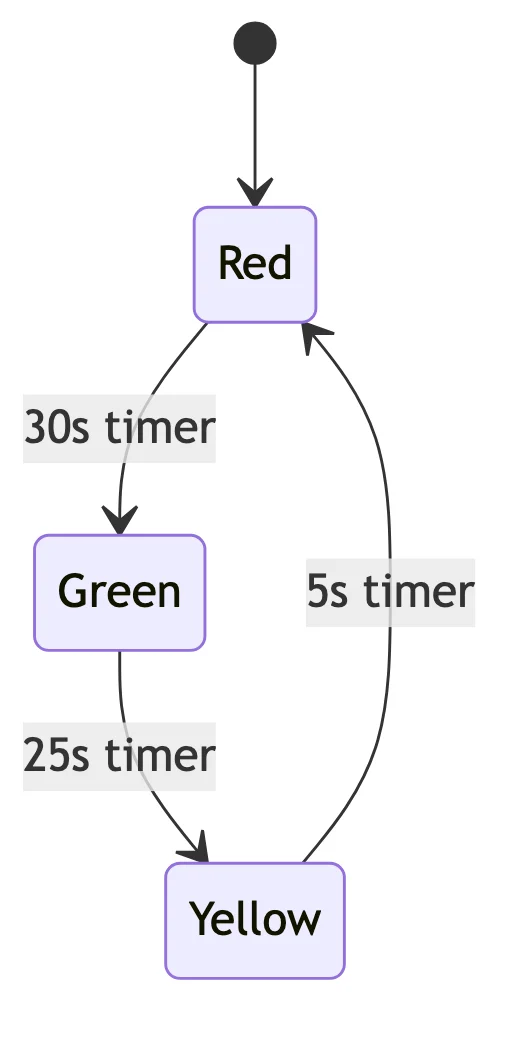

Ampelsystem
Zustände: Grün, Gelb, Rot (und Variationen für Abbiegesignale). Timer-basierte Übergänge mit Sensoreingaben für verkehrsabhängige Systeme.

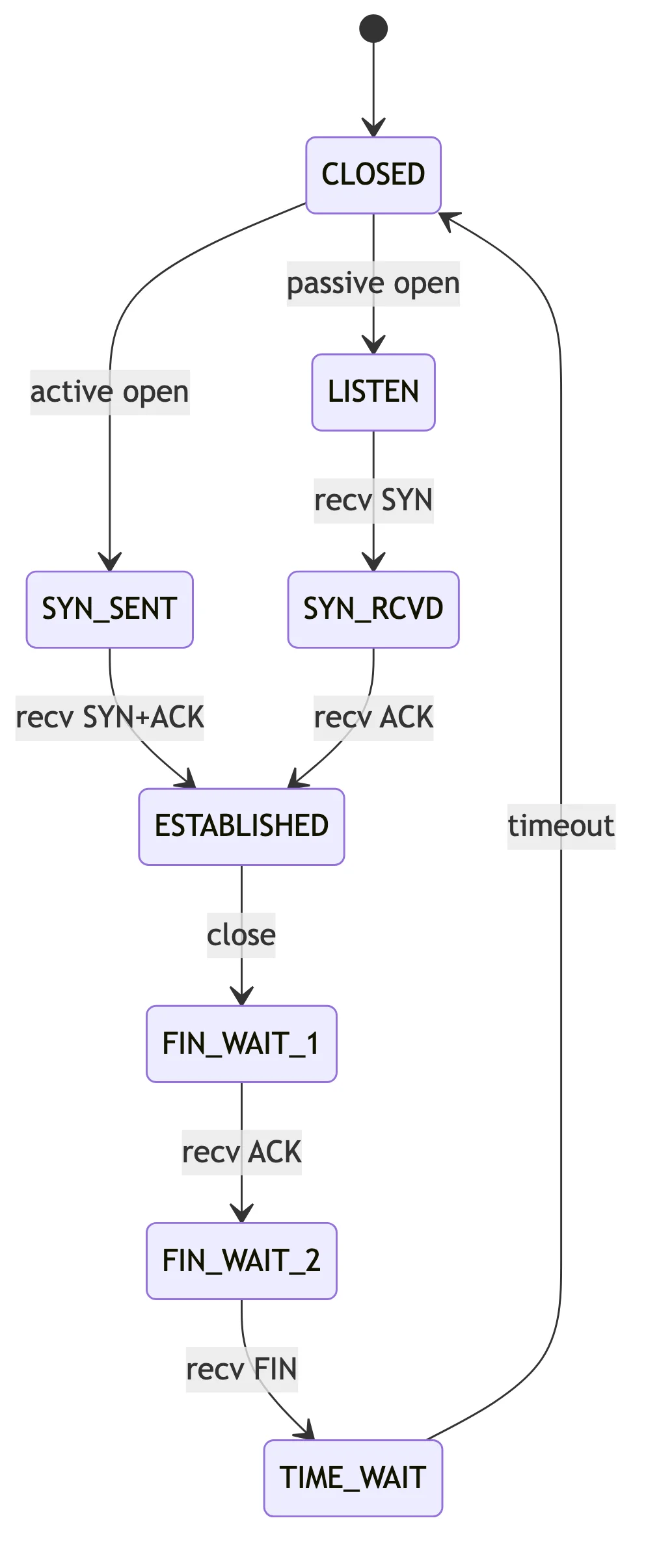

TCP-Verbindung
Zustände: CLOSED, LISTEN, SYN_SENT, ESTABLISHED, FIN_WAIT, TIME_WAIT und mehr. Das klassische Beispiel für Netzwerkprotokoll-Zustandsautomaten.
Benutzerauthentifizierung
Zustände: Abgemeldet, Login-Versuch, Authentifiziert, Sitzung abgelaufen, Gesperrt. Übergänge basierend auf Anmeldedaten, Timeouts und fehlgeschlagenen Versuchen.
Diese Beispiele funktionieren perfekt mit unserem KI-Generator—beschreiben Sie einfach das System und erhalten Sie ein vollständiges Zustandsdiagramm.
Beispiele für endliche Automaten
Echte FSM- und Zustandsdiagramm-Beispiele aus Hardware und Software. Jedes wurde aus einer Beschreibung in einfacher Sprache erzeugt.
Zustandsdiagramme mit KI erstellen
Beschreiben Sie das Verhalten Ihres Systems und lassen Sie KI ein vollständiges Zustandsdiagramm mit allen Zuständen und Übergängen generieren.
So funktioniert es:
- Beschreiben Sie Ihr System: "Zustandsdiagramm für ein Türschloss mit Zuständen: Verriegelt, Entriegelt und Alarmiert. Korrekter Code entriegelt, drei falsche Codes lösen Alarm aus."
- KI generiert die Zustandsmaschine mit ordnungsgemäßer Notation
- In hoher Auflösung für Dokumentation herunterladen
Funktioniert für jede Zustandsmaschine:
- Software-UI-Flüsse
- Protokolldesigns (TCP, HTTP)
- Eingebettete Systeme

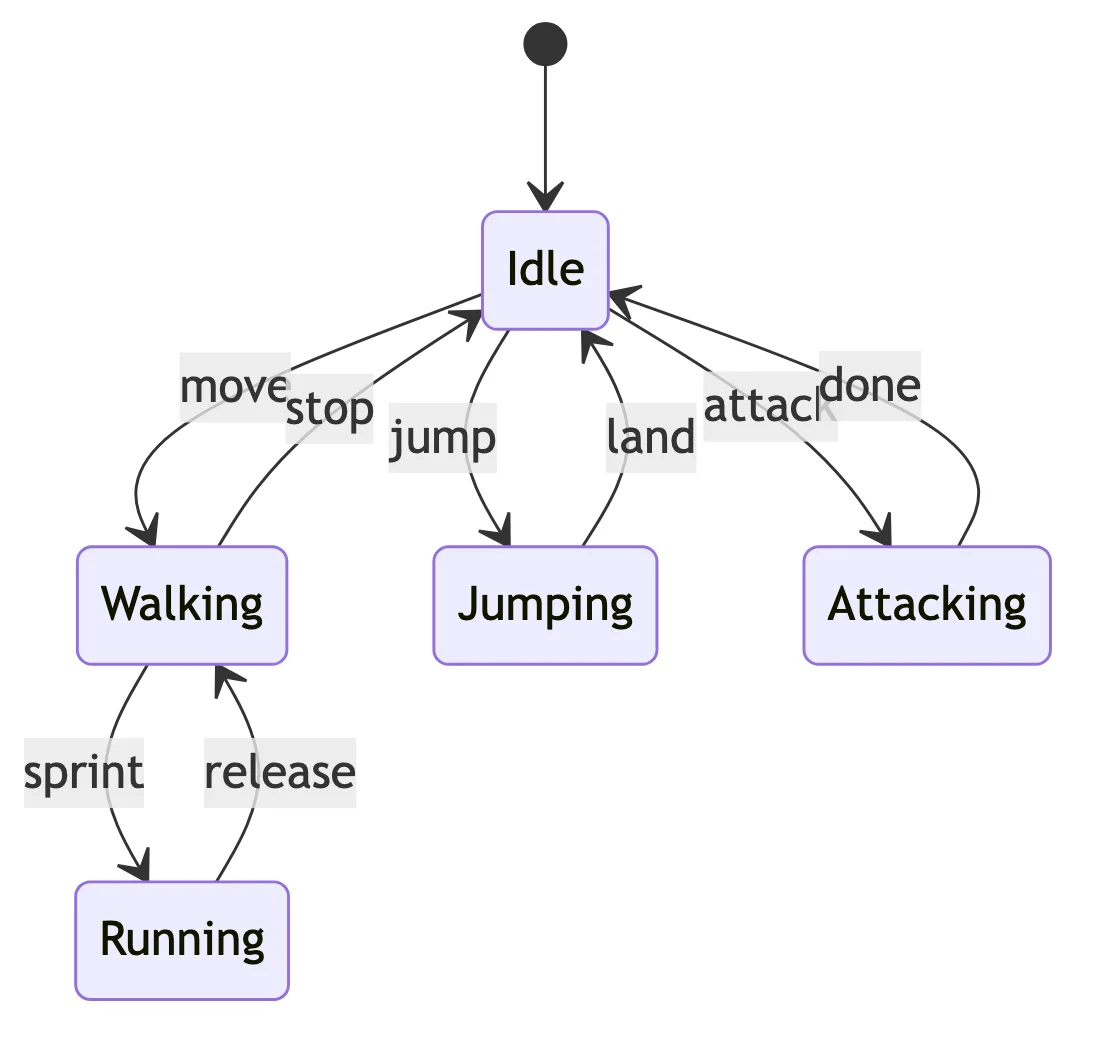

- Spiellogik
- Geschäftsprozess-Zustände
