مولد رسم بياني ER مجاني
أنشئ رسوم بيانية احترافية للعلاقات بين الكيانات في ثوانٍ. تصور هيكل قاعدة البيانات الخاصة بك باستخدام صانع رسم بياني ER سهل الاستخدام—بدون الحاجة إلى مهارات التصميم.
Try These Examples
ما هو رسم بياني ER؟
رسم بياني العلاقات بين الكيانات (Entity Relationship Diagram)، المعروف عادة باسم رسم بياني ER أو ERD، هو تمثيل مرئي لكيفية ارتباط كيانات البيانات ببعضها البعض في نظام قاعدة البيانات. فكر فيه كمخطط يوضح هيكل قاعدة البيانات الخاصة بك قبل إنشاؤها.
تستخدم رسوم بيانية ER رموزاً موحدة لتمثيل ثلاثة مكونات أساسية: الكيانات (الأشياء التي تخزن البيانات عنها)، والسمات (خصائص تلك الكيانات)، والعلاقات (كيف تتصل الكيانات ببعضها البعض). على سبيل المثال، في قاعدة بيانات التجارة الإلكترونية، ستكون "العميل" و"الطلب" كيانات، و"اسم_العميل" ستكون سمة، و"الأماكن" تصف العلاقة بين العميل وطلباته.
يستخدم مصممو قواعد البيانات والمطورون والمحللون التجاريون رسوم بيانية ER لتخطيط هياكل قواعس البيانات، وتوصيل بنية النظام، وتحديد مشاكل التصميم المحتملة قبل كتابة أي رمز. سواء كنت تبني تطبيقاً بسيطاً أو تصمم نظاماً موجهاً للمؤسسات، فإن رسم بياني ER يساعد على ضمان تنظيم البيانات الخاصة بك بكفاءة.
كيفية إنشاء رسم بياني ER
الخطوة 1: تحديد الكيانات الخاصة بك
ابدأ بسرد الكائنات الرئيسية التي يحتاج قاعدة البيانات الخاصة بك إلى تتبعها. تصبح هذه كياناتك. بالنسبة لنظام المكتبة، قد تتضمن الكيانات الكتب والأعضاء والقروض والمؤلفين. كل كيان يمثل جدولاً في قاعدة البيانات الخاصة بك.
الخطوة 2: تحديد السمات
لكل كيان، حدد الخصائص التي تحتاج إلى تخزينها. قد يحتوي كيان الكتاب على سمات مثل ISBN والعنوان وتاريخ_النشر وعدد_الصفحات. يجب أن تكون إحدى السمات بمثابة المفتاح الأساسي—معرّف فريد لكل سجل.
الخطوة 3: إنشاء العلاقات
حدد كيف تتصل الكيانات ببعضها. يقترض العضو كتباً. يكتب المؤلف كتباً. ضع في الاعتبار عدد العلاقات لكل علاقة: هل يمكن لعضو واحد أن يستعير عدة كتب (واحد لكثير)، أم يمكن للعديد من المؤلفين أن يكتبوا كتاباً واحداً (كثير لواحد)؟
الخطوة 4: إضافة تدوين العدد
استخدم التدوين القياسي لإظهار أنواع العلاقات. تتضمن التدويناتق الشائعة Crow's Foot (الخطوط ذات أقدام الغراب لـ "العديد") وتدوين Chen (الماسات للعلاقات). يقوم مولدنا بهذا تلقائياً بناءً على وصفك.
رموز وتدوينات رسم بياني ER
يساعدك فهم رموز رسم بياني ER على قراءة وإنشاء تصاميم قواعس بيانات فعالة:
الكيانات (المستطيلات)
يتم تمثيل الكيانات بواسطة المستطيلات. تستخدم الكيانات القوية (تلك التي لها مفتاحها الأساسي الخاص) مستطيل بخط واحد، بينما تستخدم الكيانات الضعيفة (اعتماداً على كيان آخر) مستطيل بخط مزدوج.
السمات (الأشكال البيضاوية)
تظهر السمات كأشكال بيضاوية متصلة بكيانها. عادة ما يتم شطب سمات المفتاح الأساسي. تستخدم السمات متعددة القيم (مثل أرقام الهواتف، حيث قد يكون لدى شخص واحد عدة) أشكال بيضاوية بخطوط مزدوجة.
العلاقات (الماسات)
يتم عرض العلاقات كماسات تربط الكيانات. يظهر اسم العلاقة (عادة فعل) داخل الماسة. "يضع العميل الطلب" أو "يسجل الطالب في الدورة" هي أمثلة شائعة.
تدوين العدد
يشير العدد إلى عدد مثيلات كيان واحد المرتبطة بآخر. أكثر التدويناتق شيوعاً هي تدوين Crow's Foot، الذي يستخدم رموزاً تشبه قدم الغراب لإظهار علاقات "العديد"، وتدوين Chen، الذي يستخدم تسميات "1" و"N" أو "M" بالقرب من الخطوط المتصلة.
يطبق مولد رسم بياني ER الخاص بنا الرموز والتدوينات المناسبة تلقائياً بناءً على وصف قاعدة البيانات الخاصة بك، لذا لا تحتاج إلى حفظ هذه الاتفاقيات.
ما الذي يمكنك إنشاؤه باستخدام مولد رسم بياني ER؟
يتكيف صانع رسم بياني ER الخاص بنا مع أي سيناريو تصميم قاعدة بيانات. فيما يلي الطرق الشهيرة التي يستخدمها الناس:
قواعس بيانات التجارة الإلكترونية
تصميم هياكل بيانات المتاجر عبر الإنترنت

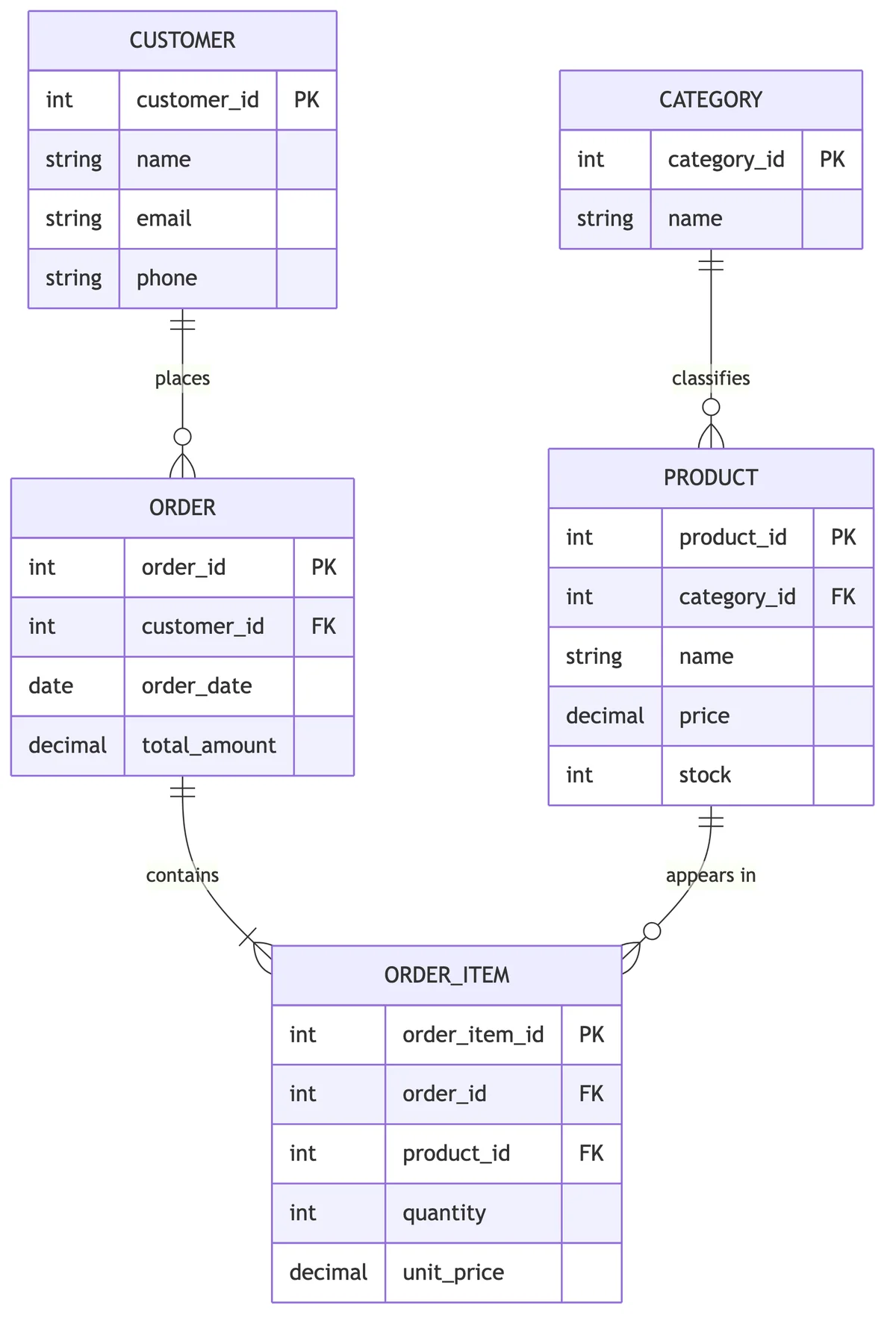

قم بتخطيط العلاقات بين العملاء والمنتجات والطلبات والدفع والشحن. تساعدك رسوم بيانية ER للتجارة الإلكترونية في التعامل مع السيناريوهات المعقدة مثل تنويعات المنتجات وعربات التسوق وقوائم المفضلة وسجل الطلبات. ضروري لبناء منصات البيع بالتجزئة القابلة للتوسع عبر الإنترنت.
قواعس بيانات المدارس والجامعات
أنظمة المعلومات الأكاديمية

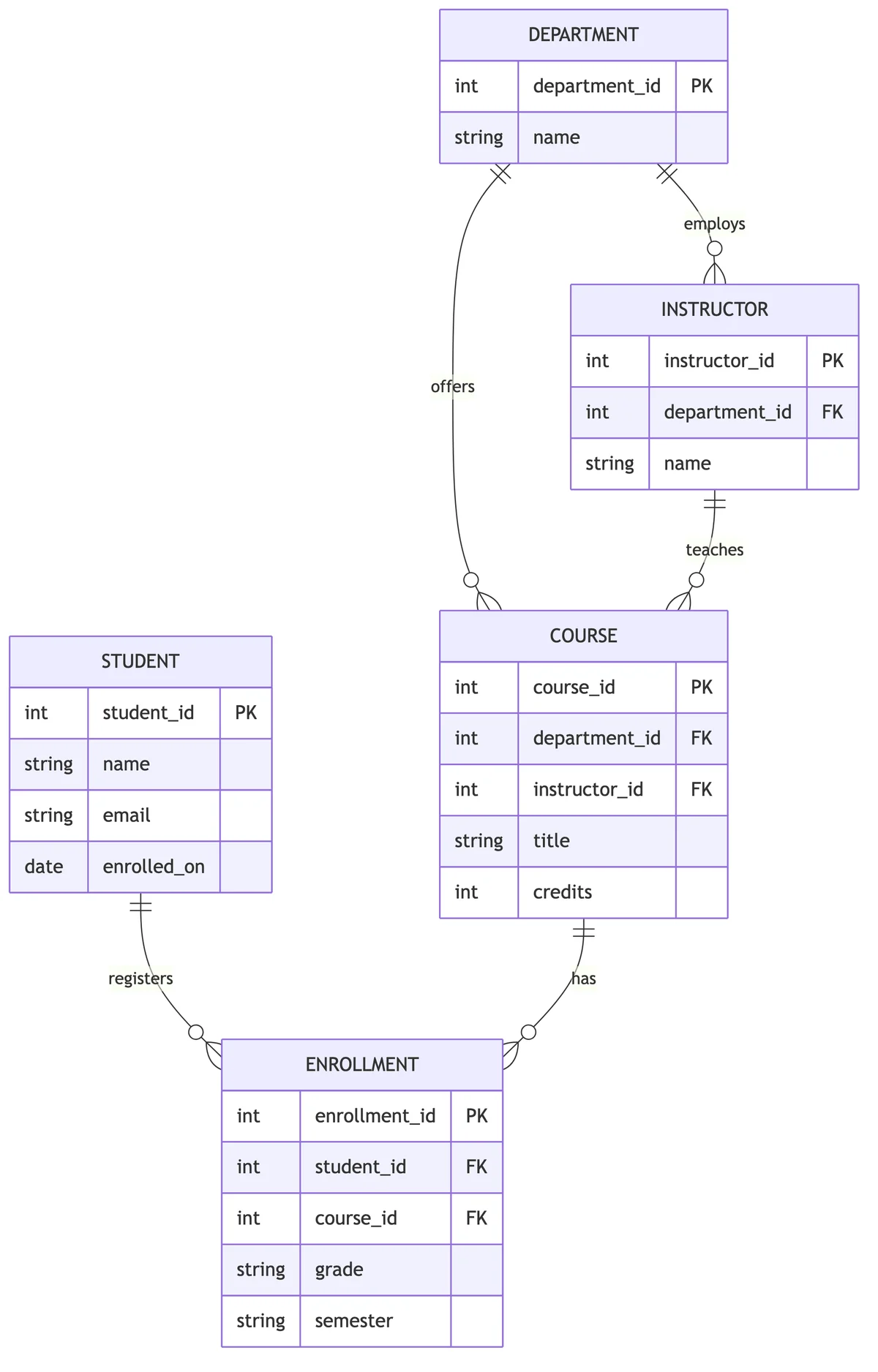

نموذج سجلات الطلاب وتسجيل الدورات وتكليفات المدرسين وتتبع الدرجات. تلتقط رسوم بيانية ER التعليمية العلاقات مثل الطلاب المسجلين في الدورات والأساتذة الذين يدرسون الفئات والأقسام التي تدير البرامج. مثالية للتعلم عن مفاهيم تصميم قواعس البيانات.
أنظمة الرعاية الصحية
إدارة سجلات المريض والسجلات الطبية

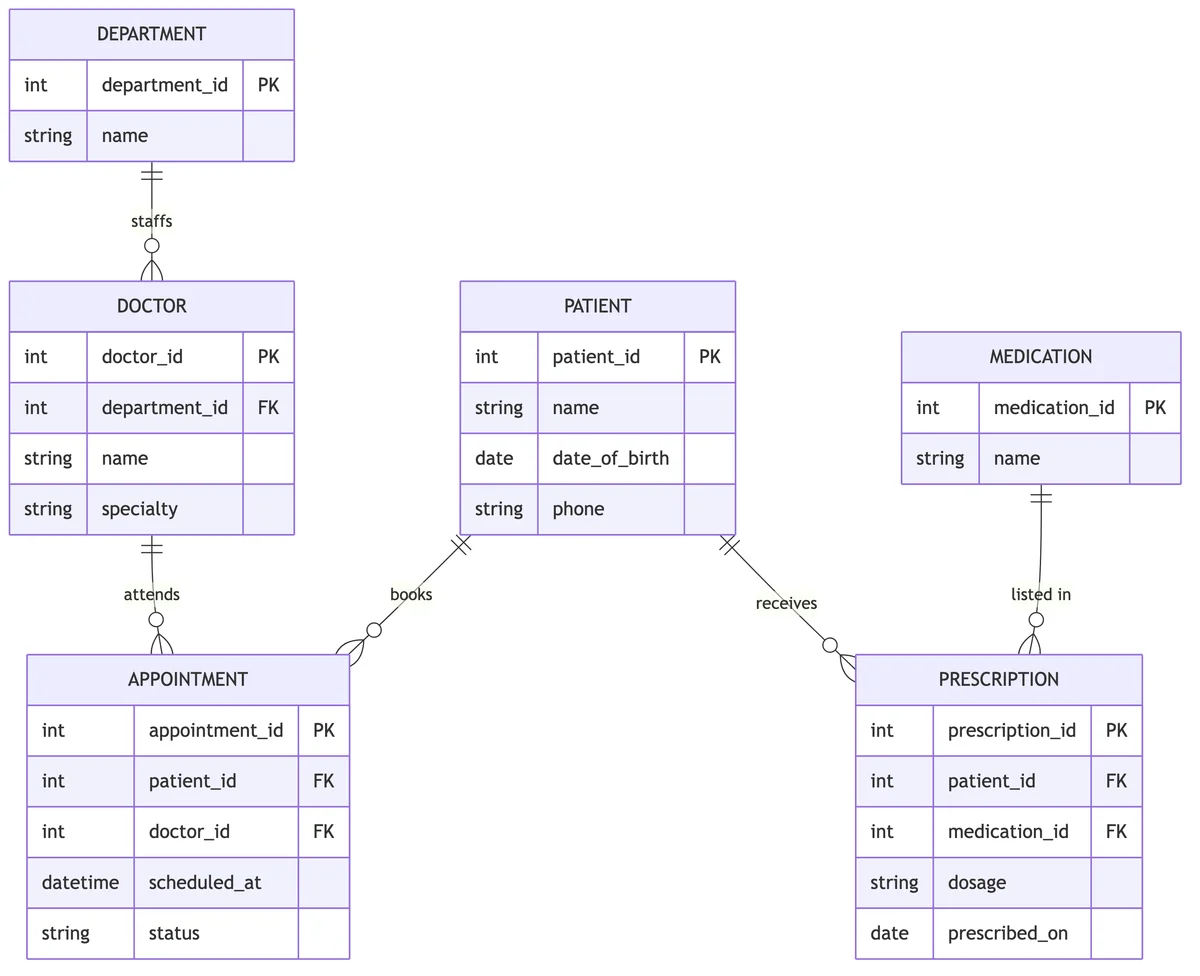

قاعس بيانات التصميم للمستشفيات والعيادات وموفري الرعاية الصحية. تنمذج رسوم بيانية ER للرعاية الصحية المرضى والأطباء والمواعيد والسجلات الطبية والوصفات الطبية والفواتير. يساعد على ضمان تنظيم البيانات بشكل صحيح للمعلومات الطبية الحساسة.
إدارة المخزون
تتبع المخزون وسلاسل التوريد
تصور العلاقات بين المنتجات والمستودعات والموردين والطلبات. تساعد رسوم بيانية ER لإدارة المخزون الشركات على إدارة مستويات المخزون وتتبع الشحنات وتحسين عمليات سلسلة التوريد. حرجة للبيع بالتجزئة والتصنيع والخدمات اللوجستية.
منصات وسائل التواصل الاجتماعي
تفاعلات المستخدمين والمحتوى

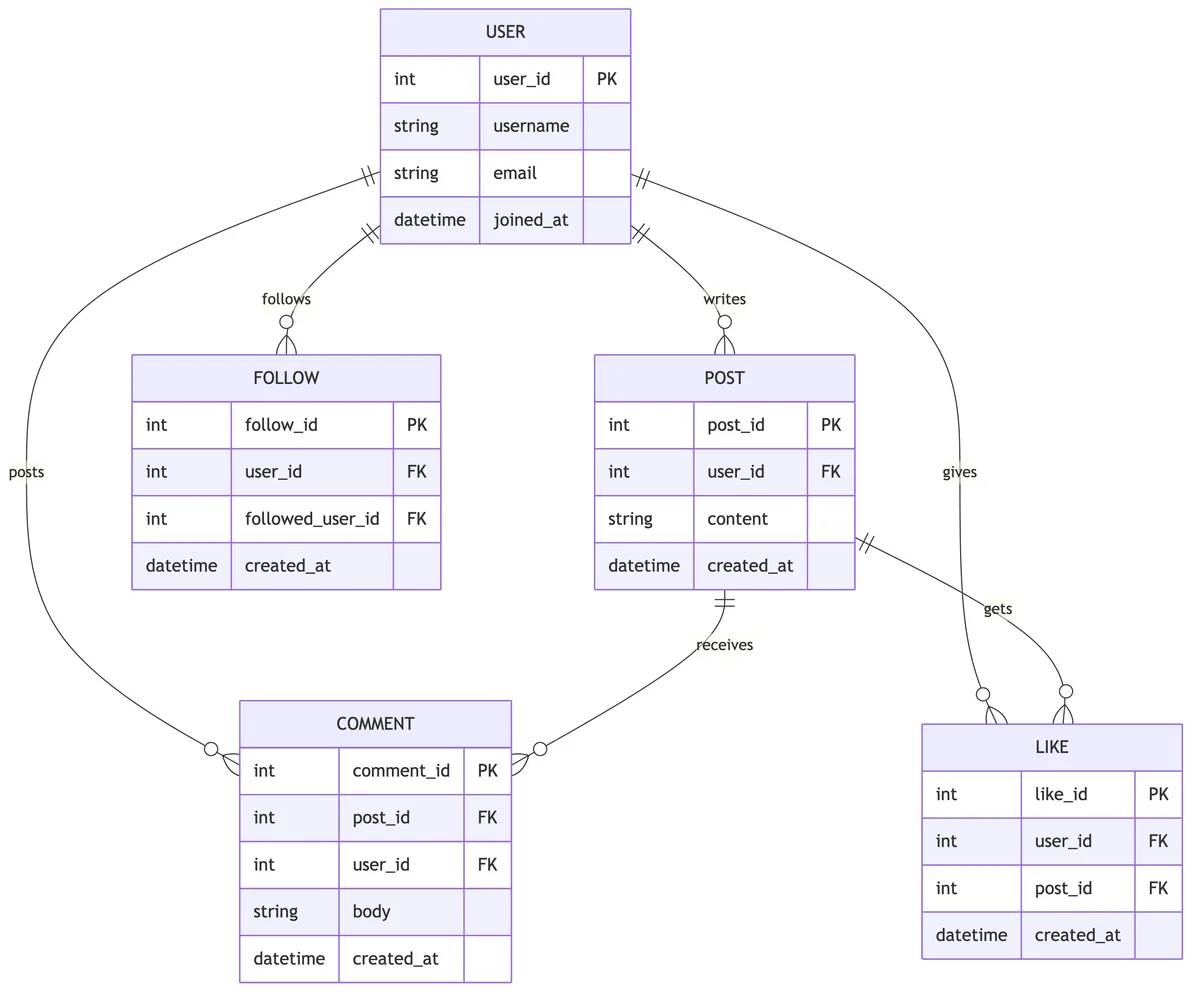

نموذج المستخدمين والمنشورات والتعليقات والإعجابات والمتابعين وأنظمة المراسلة. تلتقط رسوم بيانية ER لوسائل التواصل الاجتماعي العلاقات المعقدة متعددة لمتعدد وتساعد على تصميم منصات محتوى قابلة للتوسع. مفيد لفهم كيفية تنظيم المنصات الرئيسية بياناتها.
الموارد البشرية
بيانات الموظفين والمنظمات
قاعس بيانات التصميم لسجلات الموظفين والأقسام والمناصب والرواتب والمزايا. تساعد رسوم بيانية ER الموارد البشرية المنظمات على إدارة بيانات القوى العاملة بكفاءة والحفاظ على هياكل التقارير الواضحة.
أنواع رسوم بيانية ER
تأتي رسوم بيانية ER بمستويات مختلفة من التفاصيل حسب احتياجاتك:
رسم بياني ER مفاهيمي
أعلى مستوى من التجريد. يعرض الكيانات والعلاقات الرئيسية بدون تفاصيل تقنية. يستخدم أصحاب المصلحة التجاريون ERDs المفاهيمية لفهم متطلبات النظام والتحقق من نماذج البيانات. بدون سمات أو مفاتيح أساسية—فقط الصورة الكبيرة.
رسم بياني ER منطقي
يضيف المزيد من التفاصيل بما في ذلك السمات والمفاتيح الأساسية والمفاتيح الأجنبية. مستقل عن أي تكنولوجيا قاعدة بيانات محددة. تربط ERDs المنطقية بين متطلبات العمل والتنفيذ التقني. يستخدم مصممو قواعس البيانات هذه لتحسين نموذج البيانات.
رسم بياني ER مادي
المستوى الأكثر تفصيلاً، مما يوضح بالضبط كيفية تنفيذ قاعدة البيانات. يتضمن أنواع البيانات والقيود والفهارس والميزات الخاصة بقاعدة البيانات. تترجم ERDs المادية مباشرة إلى برامج إنشاء قاعدة البيانات ويستخدمها مسؤولو قواعس البيانات.
يمكن لمولدنا إنشاء أي مستوى من رسم بياني ER بناءً على وصفك. للاستعراضات السريعة، صف نظامك بعبارات عامة. بالنسبة للمخططات التفصيلية، أدرج السمات وأنواع البيانات المحددة. لقواعس البيانات المعقدة التي تتطلب الوراثة والتخصص، راجع مولد Enhanced ER Diagram (EER) الخاص بنا.Enhanced ER Diagram (EER) Generator
كيفية عمله:
- ما عليك سوى وصف قاعدة البيانات الخاصة بك باللغة الإنجليزية العادية. "أحتاج إلى رسم بياني ER لنظام مكتبة يتضمن كتباً وأعضاء وقروض ومؤلفين. يمكن للأعضاء استعارة عدة كتب، والكتب يمكن أن يكون لها عدة مؤلفين."
- يفسر الذكاء الاصطناعي الخاص بنا وصفك وينشئ رسم بياني ER كاملاً مع الكيانات والسمات والعلاقات والعدد الصحيحة.
- تحميل بدقة عالية (2K/4K) للتوثيق الاحترافي.
لماذا تستخدم AI لرسوم بيانية ER:
- توفير ساعات من الرسوم البيانية اليدوية
- التدوينات والرموز التلقائية
- النتاج المتسق والاحترافي
- تصدير بدقة عالية (2K/4K)
- أنماط مرئية متعددة لتناسب احتياجاتك
يستخدم توليد AI الأرصدة. يحصل المستخدمون الجدد على أرصدة محاولة مجانية لتجربة الإمكانيات الكاملة.
