¿Qué es un Diagrama ER Mejorado?

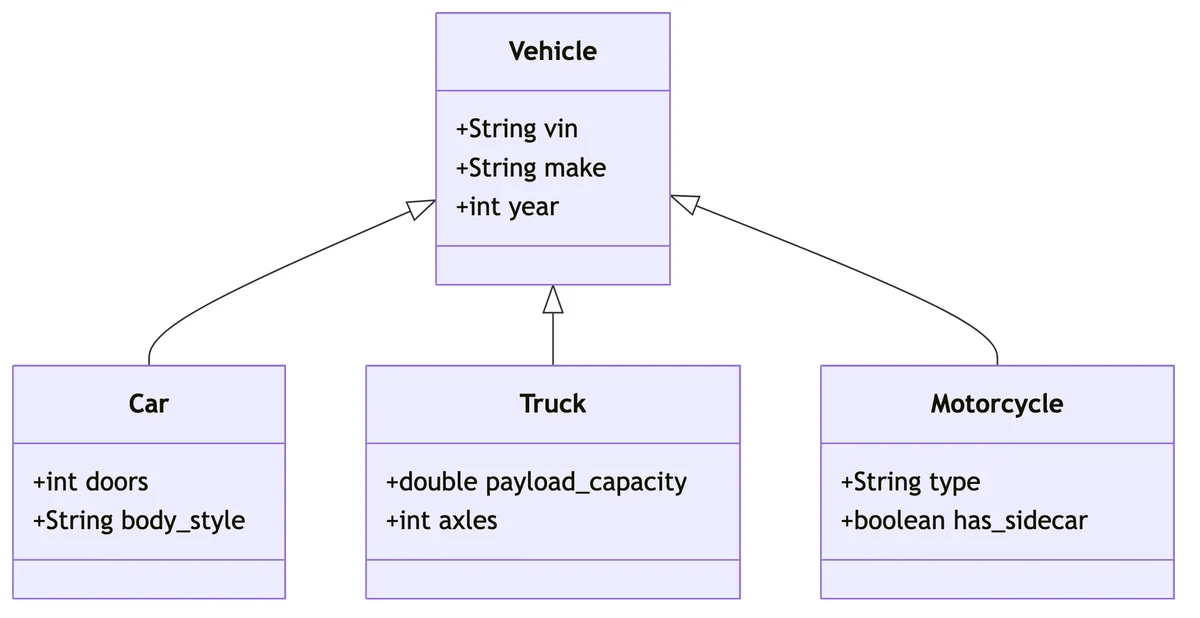

Un Diagrama ER Mejorado (EER) extiende los diagramas ER estándar con conceptos de herencia. Usa EER cuando tu base de datos tiene relaciones "es-un", como Empleado → Gerente, o Vehículo → Auto, Camión, Motocicleta.
El ERD estándar maneja entidades y relaciones. El ERD mejorado agrega especialización (dividiendo entidades en subtipos), generalización (agrupando entidades bajo un tipo padre) e herencia (los subtipos heredan atributos del padre).
EER vs ER: qué cambia realmente
Un diagrama EER (entidad-relación mejorado) es un superconjunto del modelo ER clásico. Mantiene todo lo que tiene el ER y añade conceptos orientados a objetos para modelar jerarquías. Esto es lo que añade el EER.
| Concepto | Diagrama ER | Diagrama EER |
|---|---|---|
| Especialización / generalización | No admitido | Función central — jerarquías de subclases |
| Subclases y superclases | Todas las entidades son planas | Las entidades pueden heredar de un padre |
| Herencia de atributos | Ninguna | Las subclases heredan atributos del padre |
| Disjunto / solapado | No aplicable | Modela subclases disjuntas o solapadas |
| Tipos unión (categorías) | No disponible | Una subclase puede abarcar varias superclases |
| Ideal para | Esquemas simples y planos | Dominios complejos con jerarquías |
Notación de diagramas EER
La notación EER amplía el ER con un pequeño conjunto de símbolos para jerarquías. Esto significa cada uno.
Especialización y generalización
La especialización divide una superclase (p. ej. Persona) en subclases (Estudiante, Profesor). La generalización es lo contrario: combinar entidades similares en una superclase común. Se dibuja como una línea de la superclase a un círculo y luego a cada subclase.
Subclases y herencia

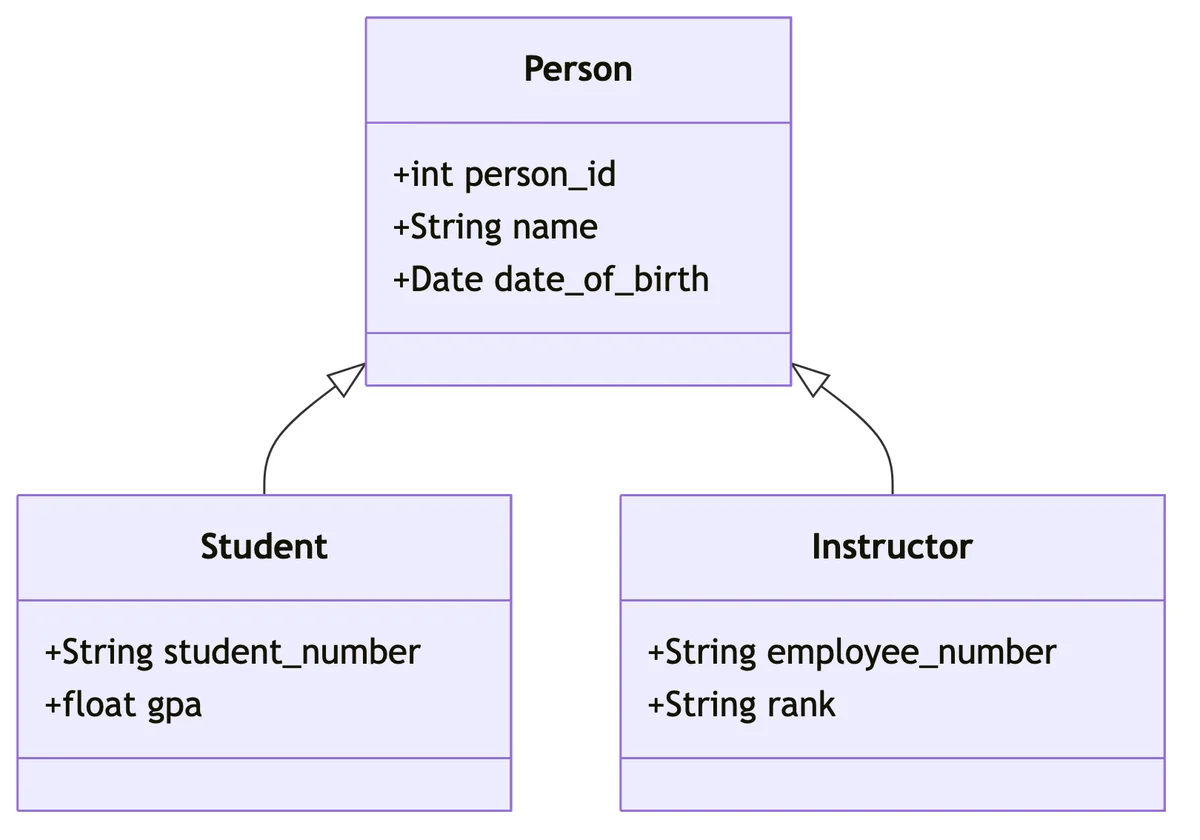

Una subclase hereda todos los atributos y relaciones de su superclase y añade los suyos. En los ejemplos siguientes, Estudiante hereda person_id y name de Persona, y luego añade student_number y gpa.
Disjunto vs solapado
Una «d» en el círculo significa que las subclases son disjuntas: una entidad pertenece como máximo a una subclase. Una «o» significa solapado: puede pertenecer a varias. La participación total o parcial se indica con una línea doble o simple.
Tipos unión (categorías)
Una categoría (tipo unión) es una subclase cuyos miembros provienen de una unión de superclases diferentes; por ejemplo, un Propietario que puede ser una Persona o una Empresa.
Ejemplos de diagramas EER
Ejemplos reales de entidad-relación mejorados que muestran jerarquías de especialización. Cada uno se generó a partir de una descripción en lenguaje sencillo.
Cuándo Usar Diagramas ER Mejorados
Elige el tipo de diagrama correcto para tus necesidades de diseño de base de datos:
Elige Diagrama ER Mejorado para:
- Jerarquías de roles de empleados/usuarios
- Árboles de categorías de productos
- Cualquier relación "es-un" en tus datos
- Proyectos académicos de diseño de bases de datos
- Modelado de bases de datos objeto-relacional
Mantente con diagramas ER estándar para:
- Aplicaciones CRUD simples
- Datos planos sin herencia
- Prototipos rápidos
Escenarios Comunes de Diagramas ER Mejorados
Sistemas de HR y Empleados

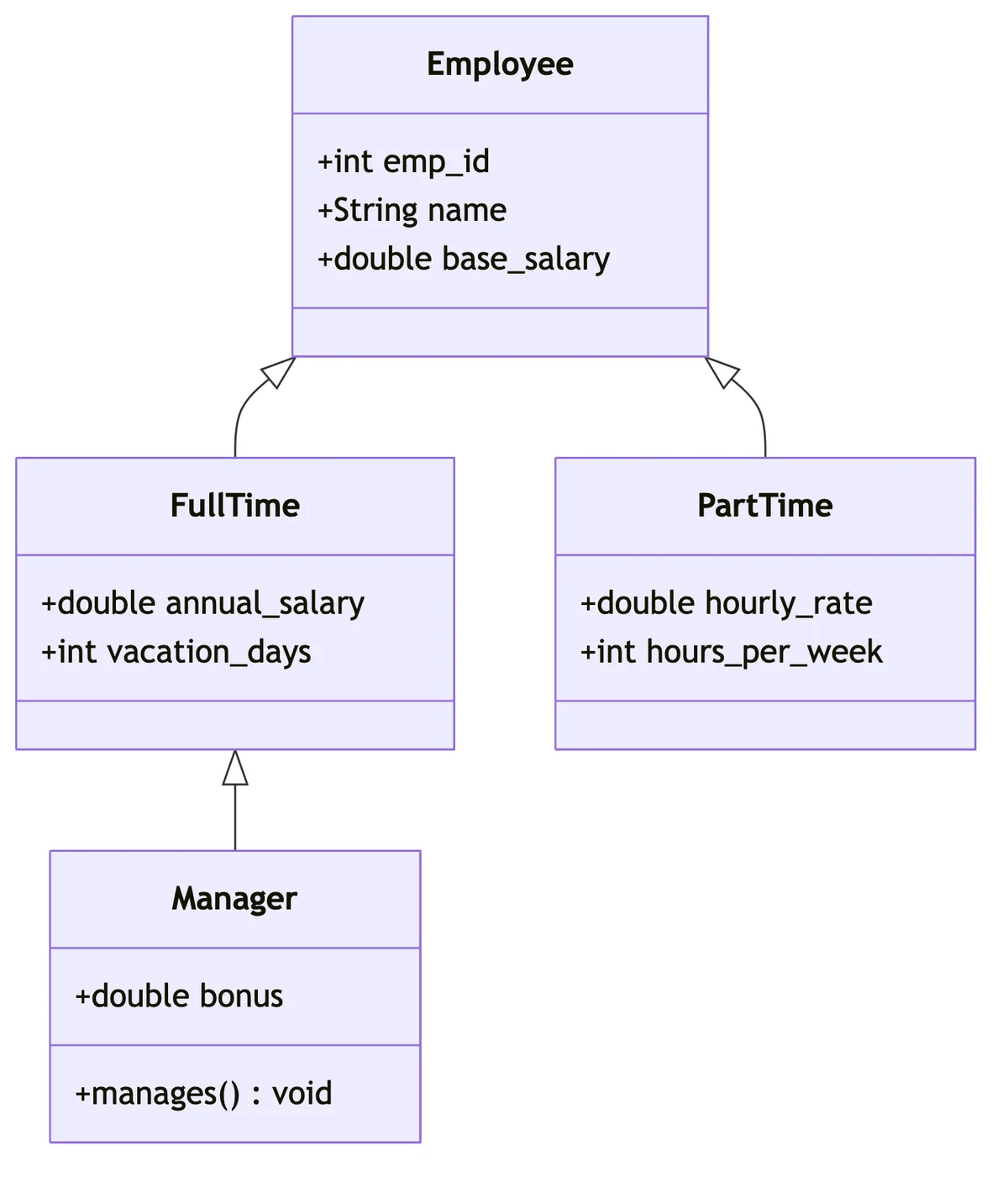

Modela empleados especializándose en gerentes, desarrolladores, analistas, cada uno con atributos únicos pero compartiendo datos de empleado común.
Jerarquías de Productos de Comercio Electrónico
Los productos se categorizan en electrónica, ropa, muebles, cada uno con atributos específicos de categoría.
Sistemas Académicos
Bases de datos universitarias donde Persona se generaliza en Estudiante y Profesor, con membresía superpuesta posible.
Crea Tu Diagrama ER Mejorado
Describe tu jerarquía de base de datos en inglés simple. Nuestra IA genera la notación EER adecuada con símbolos de especialización y relaciones de herencia.
¿Necesitas un diagrama más simple? Prueba nuestro Generador de Diagramas ER Estándar. Diagramas ER — Diagramas estándar de relaciones entre entidades
