Qu'est-ce qu'un diagramme ER ?
Un diagramme de relations entre entités, communément appelé diagramme ER ou ERD, est une représentation visuelle de la façon dont les entités de données se rapportent les unes aux autres au sein d'un système de base de données. Considérez-le comme un plan qui montre la structure de votre base de données avant de la construire.
Les diagrammes ER utilisent des symboles standardisés pour représenter trois composants principaux : les entités (les objets sur lesquels vous stockez des données), les attributs (les propriétés de ces entités) et les relations (comment les entités se connectent entre elles). Par exemple, dans une base de données e-commerce, "Client" et "Commande" seraient des entités, "nom_client" serait un attribut, et "passe" décrirait la relation entre un client et ses commandes.
Les concepteurs de bases de données, les développeurs et les analystes commerciaux utilisent des diagrammes ER pour planifier les structures de bases de données, communiquer l'architecture système et identifier les problèmes de conception potentiels avant d'écrire du code. Que vous construisiez une application simple ou conceviez un système d'entreprise, un diagramme ER aide à garantir que vos données sont organisées efficacement.
Comment créer un diagramme ER
Étape 1 : Identifiez vos entités
Commencez par lister les objets principaux que votre base de données doit suivre. Ceux-ci deviennent vos entités. Pour un système de bibliothèque, les entités pourraient inclure Livres, Membres, Prêts et Auteurs. Chaque entité représente une table dans votre base de données.
Étape 2 : Définissez les attributs
Pour chaque entité, identifiez les propriétés que vous devez stocker. Une entité Livre pourrait avoir des attributs comme ISBN, titre, date_publication et nombre_pages. Un attribut devrait servir de clé primaire—un identifiant unique pour chaque enregistrement.
Étape 3 : Établissez les relations
Déterminez comment vos entités se connectent. Un Membre "emprunte" des Livres. Un Auteur "écrit" des Livres. Considérez la cardinalité de chaque relation : un membre peut-il emprunter plusieurs livres (un-à-plusieurs), ou plusieurs auteurs peuvent-ils écrire un livre (plusieurs-à-un) ?
Étape 4 : Ajoutez la notation de cardinalité
Utilisez la notation standard pour montrer les types de relations. Les notations courantes incluent la patte de corbeau (lignes avec des pattes de corbeau pour "plusieurs") et la notation Chen (losanges pour les relations). Notre générateur gère cela automatiquement en fonction de votre description.
Symboles et notation des diagrammes ER
Comprendre les symboles des diagrammes ER vous aide à lire et créer des conceptions de bases de données efficaces :
Entités (Rectangles)
Les entités sont représentées par des rectangles. Les entités fortes (celles avec leur propre clé primaire) utilisent un rectangle à ligne simple, tandis que les entités faibles (dépendantes d'une autre entité) utilisent un rectangle à double ligne.
Attributs (Ovales)
Les attributs apparaissent comme des ovales connectés à leur entité. Les attributs de clé primaire sont généralement soulignés. Les attributs multivalués (comme les numéros de téléphone, où une personne peut en avoir plusieurs) utilisent des ovales à double ligne.
Relations (Losanges)
Les relations sont montrées comme des losanges reliant les entités. Le nom de la relation (généralement un verbe) apparaît à l'intérieur du losange. "Client passe Commande" ou "Étudiant s'inscrit à Cours" sont des exemples courants.
Notation de cardinalité
La cardinalité indique combien d'instances d'une entité se rapportent à une autre. Les notations les plus courantes sont la notation patte de corbeau, qui utilise des symboles ressemblant à une patte de corbeau pour montrer les relations "plusieurs", et la notation Chen, qui utilise des étiquettes "1" et "N" ou "M" près des lignes de connexion.
Notre générateur de diagrammes ER applique automatiquement les symboles et notations appropriés en fonction de votre description de base de données, vous n'avez donc pas besoin de mémoriser ces conventions.
Que pouvez-vous créer avec notre générateur de diagrammes ER ?
Notre créateur de diagrammes ER s'adapte à tout scénario de conception de base de données. Voici les utilisations populaires :

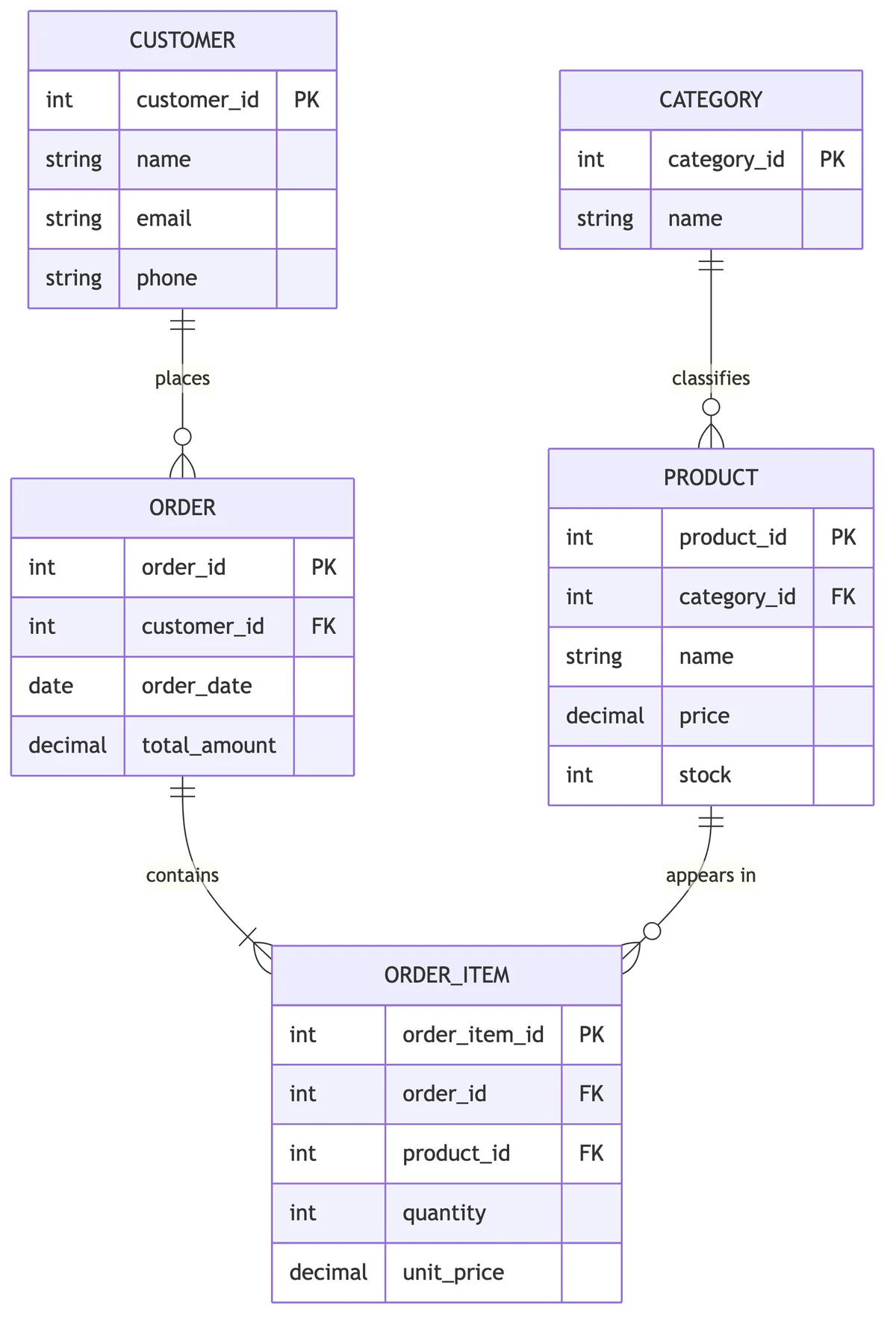

Bases de données e-commerce
Concevoir des structures de données pour boutiques en ligne
Cartographiez les relations entre clients, produits, commandes, paiements et expédition. Les diagrammes ER e-commerce vous aident à gérer des scénarios complexes comme les variations de produits, paniers d'achat, listes de souhaits et historiques de commandes. Essentiel pour construire des plateformes de vente en ligne évolutives.

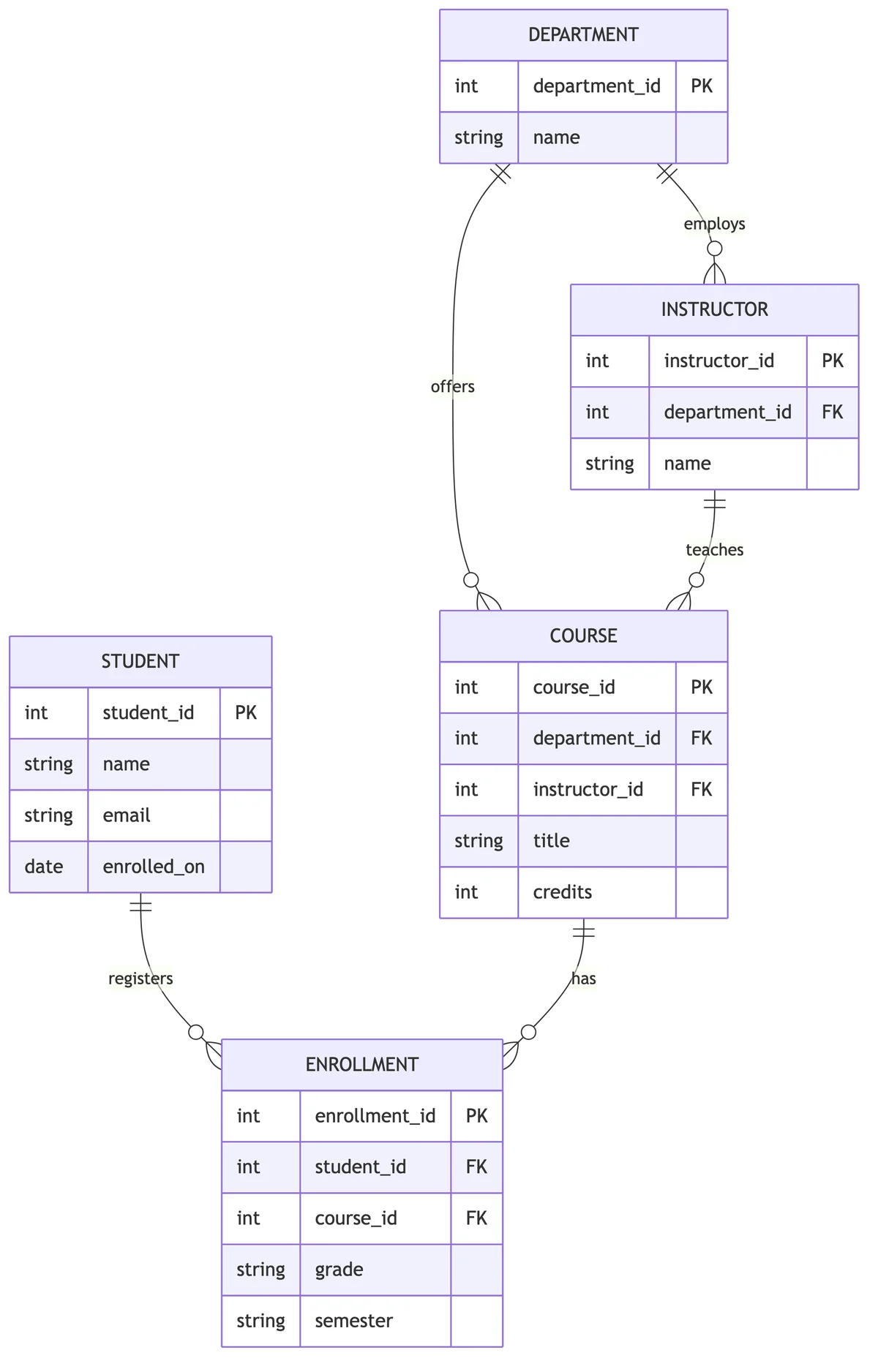

Bases de données scolaires et universitaires
Systèmes d'information académique
Modélisez les dossiers étudiants, inscriptions aux cours, affectations de faculté et suivi des notes. Les diagrammes ER éducatifs capturent les relations comme les étudiants qui s'inscrivent à des cours, les professeurs qui enseignent des classes et les départements qui gèrent des programmes. Parfait pour apprendre les concepts de conception de bases de données.

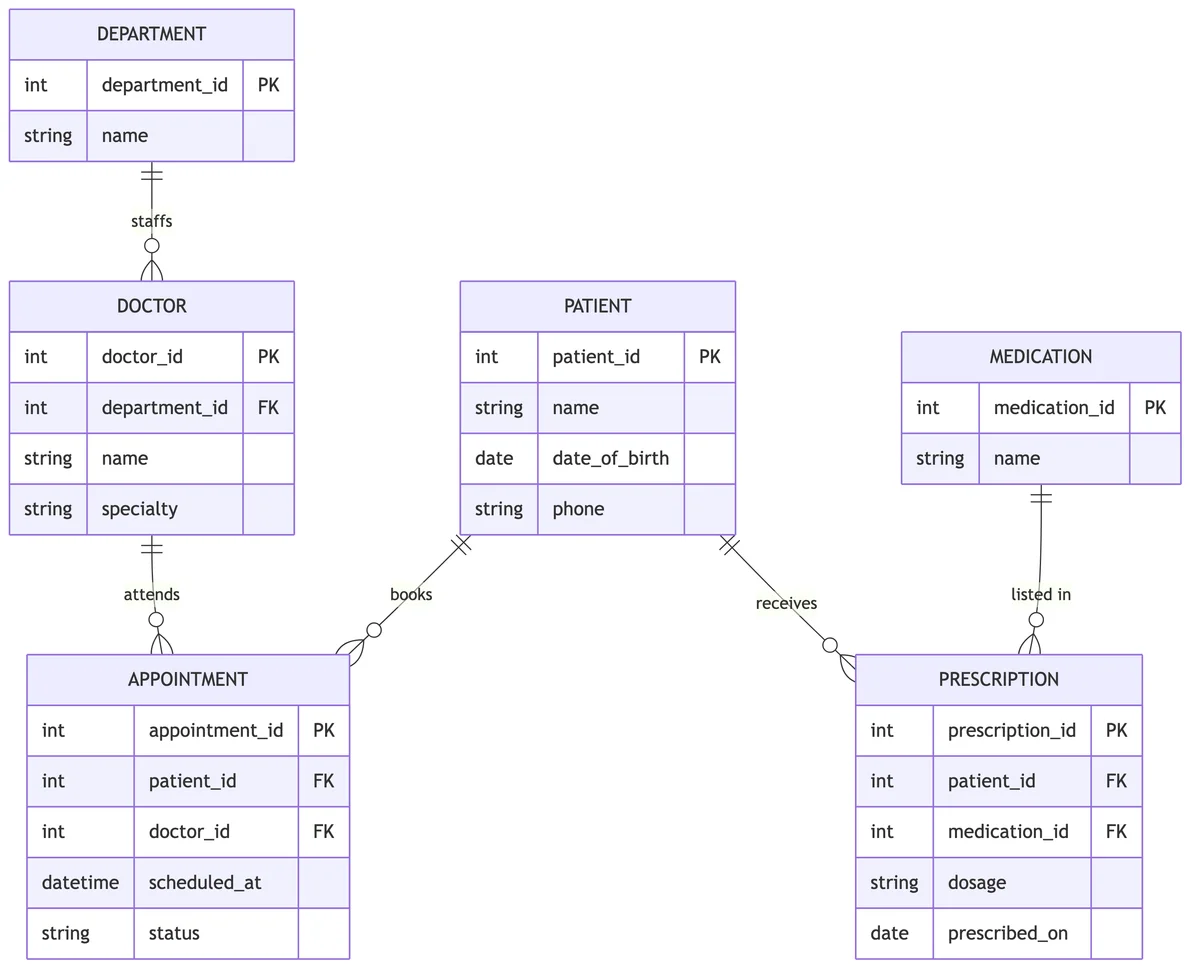

Systèmes de santé
Gestion des patients et dossiers médicaux
Concevez des bases de données pour hôpitaux, cliniques et prestataires de soins de santé. Les diagrammes ER de santé modélisent patients, médecins, rendez-vous, dossiers médicaux, prescriptions et facturation. Aide à garantir une organisation appropriée des données pour les informations médicales sensibles.
Gestion des stocks
Suivre les stocks et chaînes d'approvisionnement
Visualisez les relations entre produits, entrepôts, fournisseurs et commandes. Les diagrammes ER d'inventaire aident les entreprises à gérer les niveaux de stock, suivre les expéditions et optimiser les opérations de chaîne d'approvisionnement. Critique pour le commerce de détail, la fabrication et la logistique.

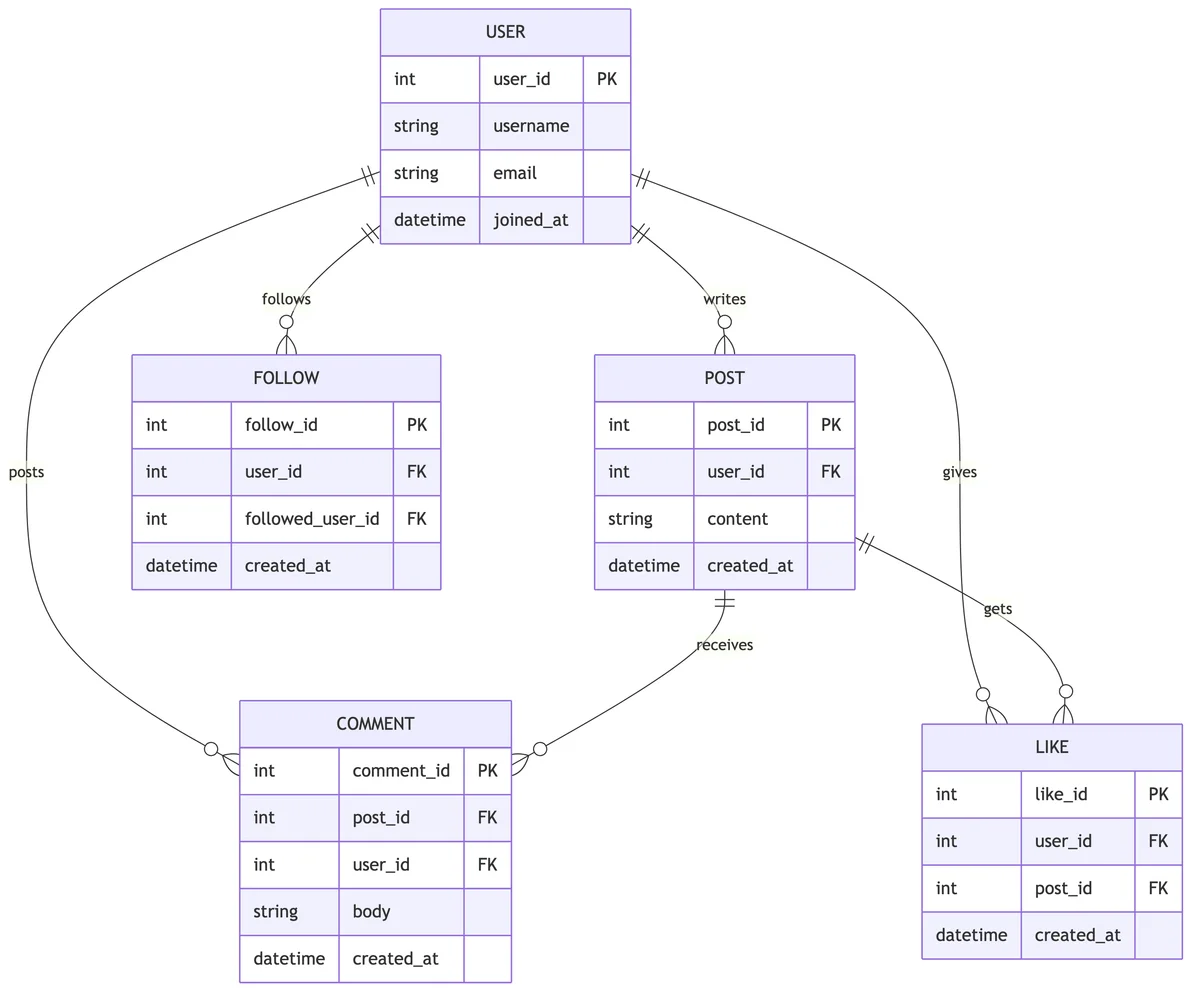

Plateformes de médias sociaux
Interactions utilisateurs et contenu
Modélisez utilisateurs, publications, commentaires, likes, abonnés et systèmes de messagerie. Les diagrammes ER de médias sociaux capturent des relations complexes plusieurs-à-plusieurs et aident à concevoir des plateformes de contenu évolutives. Utile pour comprendre comment les grandes plateformes structurent leurs données.
Ressources humaines
Données sur les employés et l'organisation
Concevez des bases de données RH qui suivent employés, départements, postes, salaires, avantages et évaluations de performance. Les diagrammes ER RH organisent les relations de travail complexes et les structures organisationnelles.
Types de diagrammes ER
Il existe trois niveaux de diagrammes ER, chacun avec un objectif différent :
Diagramme ER conceptuel
Vue de haut niveau montrant les principales entités et relations commerciales. Aucun détail technique—juste des concepts purs. Idéal pour les discussions avec les parties prenantes.
Diagramme ER logique
Ajoute plus de détails, y compris les attributs, les clés primaires et les clés étrangères. Indépendant d'une technologie de base de données spécifique. Les ERD logiques comblent le fossé entre les exigences commerciales et l'implémentation technique.
Diagramme ER physique
Le niveau le plus détaillé, montrant exactement comment la base de données sera implémentée. Inclut les types de données, les contraintes, les index et les fonctionnalités spécifiques à la base de données.
Notre générateur IA peut créer n'importe quel type de diagramme ER en fonction de votre description.Enhanced ER Diagram (EER) Generator
