無料AIフローチャートジェネレーター
無料でフローチャートを作成 — ドラッグ＆ドロップ、Mermaidコード（TD、LR、BT、RL）の貼り付け、またはAIにプロセスを説明。登録不要、ログイン不要、透かしなし。PNGまたはSVGで書き出し。
Try These Examples
Mermaidフローチャートサポート
Mermaid構文を貼り付ければ即座にレンダリングします。4方向すべてのフローチャート、標準シェイプ、サブグラフ、スタイリングを完全サポート。
4方向すべてに対応
上から下（flowchart TD または flowchart TB）
flowchart TD
A[Start] --> B{Approved?}
B -->|Yes| C[Process payment]
B -->|No| D[Send rejection email]
C --> E[End]
D --> E左から右（flowchart LR）
flowchart LR
A[Receive request] --> B[Validate] --> C[Process] --> D[Respond]下から上（flowchart BT）
flowchart BT
A[Production] --> B[Staging]
B --> C[Development]右から左（flowchart RL）
flowchart RL
A[Customer] --> B[Order placed]
B --> C[Inventory checked]
C --> D[Shipped]シェイプ構文チートシート
| シェイプ | 構文 | 用途 |
|---|---|---|
| 長方形 | A[text] | プロセス・アクション |
| 角丸長方形 | A(text) | ソフトアクション |
| スタジアム／ピル | A([text]) | 開始・終了 |
| サブルーチン | A[[text]] | 定義済みプロセス |
| 円柱 | A[(text)] | データベース・ストレージ |
| 円 | A((text)) | コネクタ |
| ダイヤモンド | A{text} | 決定ポイント |
| 六角形 | A{{text}} | 準備 |
| 平行四辺形 | A[/text/] | 入力・出力 |
| 台形 | A[/text\] | 手動操作 |
矢印構文チートシート
| 矢印 | 構文 | 意味 |
|---|---|---|
| 実線矢印 | A --> B | 標準フロー |
| オープン矢印 | A --- B | 矢じりなしの線 |
| 点線矢印 | A -.-> B | オプション・非同期 |
| 太い矢印 | A ==> B | 主経路 |
| ラベル付き矢印 | A -->|Yes| B | 条件付き・ラベル付き |
| 円形端点 | A o--o B | 双方向 |
| クロス端点 | A x--x B | ブロック・失敗 |
サブグラフ
関連するステップをラベル付きコンテナにグループ化します。バックエンド対フロントエンド、または前後のサブフローの表示に便利です。
flowchart TD
A[User submits form] --> B
subgraph Backend
B[Validate data] --> C[Save to database]
C --> D[Send confirmation email]
end
D --> E[Show success page]スタイリング
classDef と :::className サフィックスで色や強調を適用します。
flowchart TD
A[Start]:::important --> B[End]
classDef important fill:#f96,stroke:#333,stroke-width:2px;フローチャートとは何ですか？
フローチャートは、シェイプと矢印を使用してプロセスのステップを示すビジュアルダイアグラムです。長方形はアクションを表し、ダイヤモンドは決定を表し、矢印は1つのステップから次のステップへのフローを示します。
フローチャートは複雑なプロセスを理解しやすくします。ビジネスワークフローを文書化したり、ソフトウェアの動作を説明したり、プロジェクトを計画したり、意思決定を行ったりする場合でも、適切に設計されたフローチャートはアイデアを明確に伝えます。
無料のフローチャートジェネレーターを使用すると、ソフトウェアをインストールせずに、これらのダイアグラムをすばやく作成できます。シェイプをキャンバスにドラッグし、テキストを追加し、ステップを接続し、完成したフローチャートをダウンロードするだけです。
さらに高速に作成したいですか？AIフローチャートジェネレーターは、プレーンテキストの説明から自動的にダイアグラムを作成します。
フローチャートの例
作成できるものをご覧ください。これらの例は、さまざまなフローチャートスタイルとユースケースを示しています。
ログイン認証フロー
このフローチャートは、パスワード検証、エラー処理、セッション作成を伴うユーザー認証をマッピングします。
カスタマーサポートプロセス
チケットが送信から分類、解決まで移動する方法を示すサポートワークフロー。
eコマースチェックアウトフロー
在庫チェック、支払い処理、注文確認を伴う標準のオンライン購入フロー。
バグトリアージ決定木
影響と緊急性に基づいて報告された問題を分類および割り当てるための開発チームワークフロー。
コンテンツ承認ワークフロー
フィードバックループと最終承認を伴うレビューステージを通過するコンテンツを示す編集プロセス。
アカウント登録プロセス
アカウント作成、メール検証、初期セットアップステップをカバーする新しいユーザーオンボーディングフロー。
すべての例はAIフローチャートジェネレーターで作成されました。プロセスを説明して、同様のダイアグラムを即座に作成します。
AIジェネレーターを試す →フローチャートテンプレート
既製のテンプレートでより速く開始。以下のテンプレートを選択して、ニーズに合わせてカスタマイズします。
承認、レビュー、引き継ぎなどの標準的なビジネスワークフローをマッピング。決定ポイントと複数のエンドポイントが含まれます。

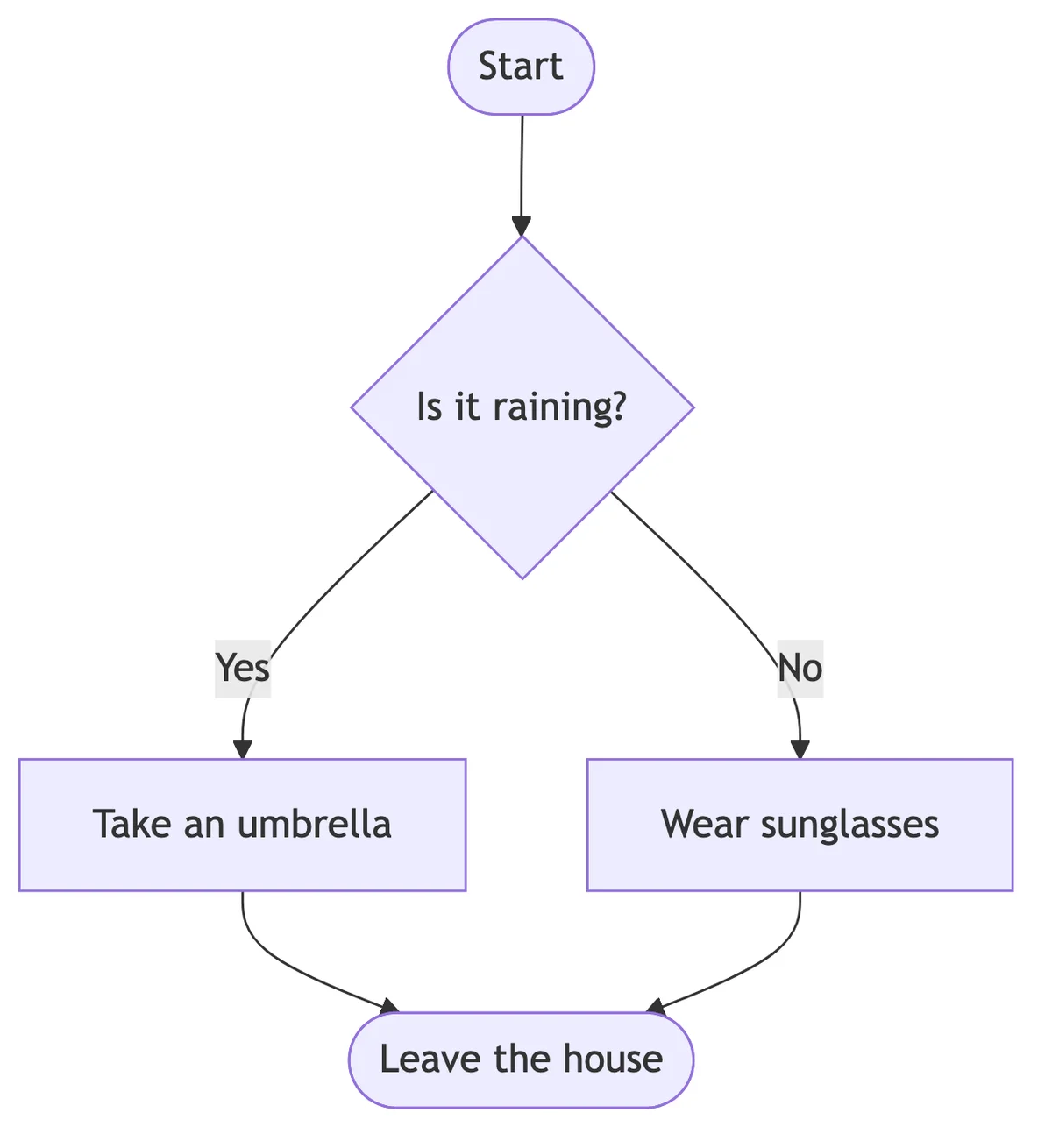

このテンプレートを使用 →はい/いいえの選択を通じてユーザーを正しい結果に導きます。トラブルシューティングガイドと診断フローに最適です。
このテンプレートを使用 →ユーザーがアプリやウェブサイトをどのように移動するかを文書化。画面、アクション、ナビゲーションパスを示します。
このテンプレートを使用 →新入社員または顧客のオンボーディングステップを視覚化。ドキュメント、トレーニング、マイルストーンチェックポイントをカバー。

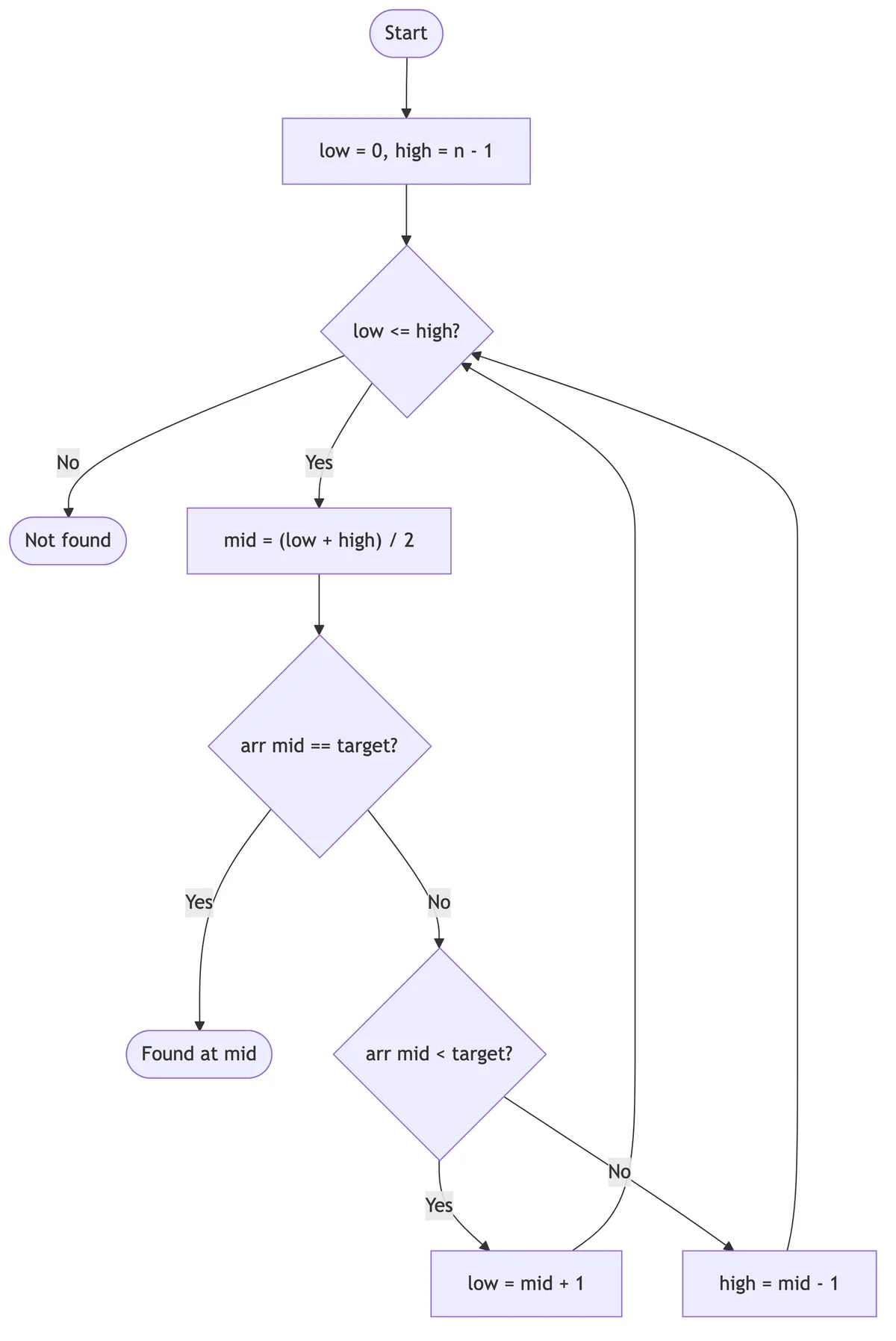

このテンプレートを使用 →プログラミングロジックと条件文を図解。コンピュータサイエンスドキュメントの標準形式。
このテンプレートを使用 →レビューと承認段階を通じてリクエストを追跡。却下パスとエスカレーションルートが含まれます。
このテンプレートを使用 →カスタムが必要ですか？AIにプロセスを説明して、数秒でカスタマイズされたフローチャートを取得します。
AIジェネレーターを試す →フローチャートの作成方法
無料のオンラインツールでフローチャートを作成するのは簡単です。数分でダイアグラムを作成するには、次の手順に従ってください。
シェイプを追加
フローチャートシェイプをキャンバスにドラッグすることから始めます。プロセスステップには長方形、決定ポイントにはダイヤモンド、開始点と終了点には楕円を使用します。プロセスが流れる順序に配置します。
ステップを接続
シェイプ間に矢印を描いて、プロセスが1つのステップから次のステップにどのように移動するかを示します。決定ポイントには、はい/いいえまたはその他の条件に基づいて異なるパスを示すために複数の矢印を追加します。
テキストを追加
各シェイプをクリックして、そのステップで何が起こるかを説明するラベルを追加します。テキストは短くアクション指向に保ちます—たとえば、「アプリケーションをレビュー」または「確認メールを送信」。
フローチャートをダウンロード
ダイアグラムに満足したら、画像としてダウンロードします。プレゼンテーション、ドキュメント、ウェブサイト、またはプロセスを視覚的に説明する必要がある場所で使用します。
無料フローチャートジェネレーターを使用する理由
アカウント不要、メール検証不要、覚えるパスワードなし。このページに到着した瞬間からフローチャートツールの準備ができています。プライバシーに配慮で手間なし。
ドラッグ&ドロップができれば、フローチャートを作成できます。シンプルなインターフェースにより、シェイプの追加、移動、ステップの接続が簡単です。学習曲線なし、複雑なメニューなし。
すべての標準フローチャートシェイプにアクセス：プロセス用の長方形、決定用のダイヤモンド、ターミネータ用の楕円、入力/出力用の平行四辺形など。普遍的な規約に従ったダイアグラムを作成します。
仕組み：
- プレーンテキストでプロセスを説明（例：「顧客が注文を出す、システムが在庫をチェック、在庫があればすぐに出荷、なければ遅延を顧客に通知」）
- 生成をクリック
- AIが適切なシェイプ、接続、ラベルを持つ完全なフローチャートを作成
AI生成を試す理由：
- 分ではなく秒でフローチャートを作成
- AIがプロセスを理解し、論理的に構造化
- クイックドラフトまたはどこから始めればよいかわからない場合に最適
- クリスタルクリアなテキストを持つ高解像度出力
AI生成はクレジットを使用します。新しいユーザーは機能を体験するために無料のトライアルクレジットを取得します。
何を作成できますか？
フローチャートジェネレーターは、視覚化する必要がある任意のプロセスで機能します。人気のある使用法をいくつか示します：
ビジネスプロセス
従業員のオンボーディング、カスタマーサポート手順、承認チェーン、注文処理などのワークフローを文書化。明確なプロセスフローチャートは、チームが一貫して効率的に作業するのに役立ちます。
ソフトウェアとアルゴリズム
コーディング前にプログラムロジック、ユーザーフロー、または決定木をマッピング。開発者はフローチャートを使用してシステムを計画し、技術的な概念を非技術的なチームメンバーに伝えます。
意思決定
ユーザーを複雑な選択肢を通じてガイドする決定フローチャートを作成。トラブルシューティングガイド、診断手順、または複数の可能なパスがあるシナリオに最適です。
教育とトレーニング
教師とトレーナーはフローチャートを使用して、プロセス、科学的概念、ステップバイステップの手順を説明します。ビジュアルダイアグラムは理解を向上させ、学習資料をより魅力的にします。
フローチャートシンボルとその意味
フローチャートは特定の意味を持つ標準シェイプを使用します。これらのシンボルを理解することで、他の人が簡単に読めるダイアグラムを作成できます。
長方形（プロセス）
プロセスのアクションまたはステップを表します。例：「メールを送信」、「合計を計算」、「ドキュメントをレビュー」。
ダイヤモンド（決定）
条件に基づいてフローが分岐するポイントを示します。通常、はい/いいえまたは真/偽の出力があります。例：「支払いを受け取りましたか？」「承認されましたか？」
楕円（ターミネータ）
プロセスの開始または終了をマークします。すべてのフローチャートには、少なくとも1つの開始点と1つの終了点が必要です。
平行四辺形（入力/出力）
プロセスに出入りするデータを表します。例：「ユーザー名を入力」、「結果を表示」、「レポートを印刷」。
矢印（フローライン）
プロセスフローの方向を示し、シェイプを順番に接続します。
二重線の長方形（サブプロセス）
他の場所で詳細に説明されている事前定義されたプロセスまたはサブルーチンを示します。
よくある質問
フローチャートの作成を開始
無料のフローチャートジェネレーターは準備ができています。ダウンロード不要、登録不要、コスト不要—スクロールアップしてダイアグラムの構築を開始するだけです。
より速く必要ですか？AIに作業を任せましょう。プレーンテキストでプロセスを説明し、数秒でプロフェッショナルなフローチャートを取得します。
